全焊接球閥
- 全焊接球閥由于閥座是由碳化特氟隆密封環及碟形彈簧構成的，所以對壓力和溫度的變化适應能力強，在标注壓力和溫度範圍内不會産生任何洩滑。
産品詳細

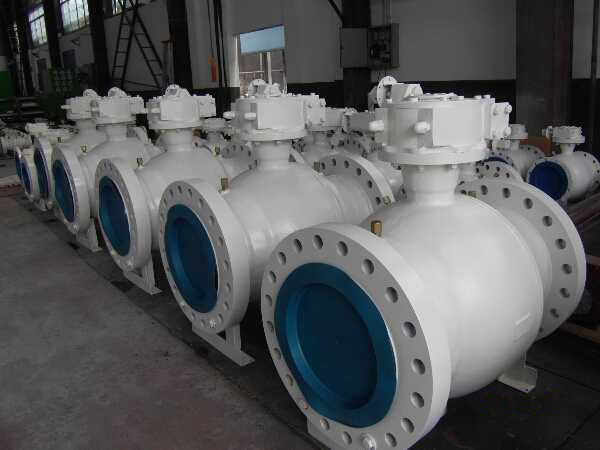

全焊接球閥
鑄鋼全焊
設計标準 | API6D、ASME B16.34、BS5351、ISO17292、DIN |
連接方式 | RF、RTJ法蘭、對焊、螺紋、承插焊 |
操作方式 | 手動、氣動、電動、氣液聯動等 |
尺寸範圍 | 2” – 48” (DN 50-DN 1200) |
壓力範圍 | CLASS 150 – CLASS 2500 (Mpa 1.6- Mpa 42.0) |
材質範圍 | 碳鋼、不鏽鋼、20#鋼、鎳基合金鋼、钴基合金鋼 |
溫度範圍 | -196℃-540℃ |
應用範圍 | 石油、天然氣、化工、石化、電站、冶金、造紙等 |
雙阻塞排放:根據API6D在閥門全關位置，閥體中腔的介質可以排放。
通徑:閥門可以是全徑或縮徑（文丘裏型）的，*小通徑按API6D的規定。
防靜電設計:被橡膠或塑料密封件隔絕的金屬部件（如閥體、球、支承圈、閥杆）之間的導電性，由不鏽鋼彈簧來保證，符合BS5351的規定。
無壓力平衡孔的球體:球體沒有壓力平衡孔去平衡當球打開時的中腔壓力，這樣能在閥門全關或全開的時候，排放閥門中腔的介質，能夠在不改變操作條件的情況下，對閥座和閥杆密封進行有效的檢查和維護。
閥杆防飛設計:閥杆與球體是分離的，并按ASMEB16.34和BS5351标準進行防飛設計，有一個整體的軸肩，通過自潤滑的止推軸承壓在閥蓋下。
雙密封閥座:每個支承圈是獨立可浮動的，并且合理設計成由内壓自動密封（雙活塞效應）來切斷介質，是雙向雙密封型，這種重複的密封設計對流體有雙重阻擋作用，保證在上遊密封失效時，下遊還可密封。閥門内的超壓不能釋放回管線内，當介質是液體時，需要在閥門排氣口安裝洩壓閥。
閥座:壓力等級低于ASME1500#的閥門用橡膠閥座保證球體的雙重密封，初級金屬密封，次級軟密封；更高壓力等級的用塑料閥座，如尼龍或增強PTFE，來保證隻是對球的氣密軟密封；另外，雙重的橡膠+塑料閥座推薦用在非常低的壓力下，沒有渡層的不鏽鋼内件的閥門上。
閥杆雙重密封:用兩個帶有PTFE聚四氟乙烯擋圈的O型密封圈實現閥杆雙重密封，可以實現在帶壓情況下更換閥杆外層O型密封圈。
緊急密封:如果閥杆和閥座支承圈密封有所損傷，可使用适當的密封脂暫時修護。實際上閥蓋或壓蓋和閥體上都有注脂孔來防止因閥杆和/或支承圈密封的損傷而引起的洩漏，注脂孔和溝槽合理地分配密封脂，每個注脂孔内都裝有一個止回閥，才配有接注脂槍的快速接頭。
可操作性:所有的閥門可配手動操作器或1/4轉動力驅動裝置。
防火設計:所有閥門的标準設計，符合API607/API6FA/BS6755：PART2的要求。對内件和閥體連接，不用石墨材料，用氟橡膠（如VITON）能通過防火測試，試驗證明是符合要求的。
排放連接:每個閥門都提供排放口和放空口，可按要求裝堵塞或閥門。
加長閥杆:閥門安裝在地下或埋地時，可加長閥杆。洩壓閥、排污閥、注脂閥也加長到适當的位置。
過渡接管:當閥門焊接到管線需要特别的工藝或受熱應力釋放的影響時，可配一個過渡接管。
酸性服務:閥門材料可符合NACEMR-01-75的要求。
